Bemaßung von Verpackungen

Faltkarton mit stehender Welle

Verpackungen aus Wellpappe werden grundsätzlich innen gemessen. Die Differenz zwischen Innen- und Außenmaß besteht in der Materialdicke. Je dicker das Material, umso mehr weicht das Außenmaß vom Innenmaß ab.

Grundsätzlich wird bei der Konstruktion einer Verpackung von den Innenmaßen ausgegangen, und zwar in der Reihenfolge Länge x Breite x Höhe. Das Längenmaß muß mindestens so groß wie die Breite sein.
Die Angaben erfolgen immer in Millimeter,
zum Beispiel: 600 x 400 x 300mm.

Bitte berücksichtigen Sie beim Festlegen Ihrer Maße:

Jeder Wellpappfaltkarton kann Toleranzen bis zu einer Materialstärke ins +/- aufweisen.
Legen Sie Ihre Verpackung zur Sicherheit etwas größer aus.

Toleranzen sind materialbedingt normal und können nicht beanstandet werden.

Sollen Verpackungen eine bessere Maßgenauigkeit besitzen, so empfehlen wir eine Stanzverpackung. Durch eingesetzte Stanzwerkzeuge können Rillungen und Nutungen exakter fixiert werden, wir erhalten daduch eine Toleranzgenauigkeit von ca. 2 mm.





Bemaßung von Zuschnitten

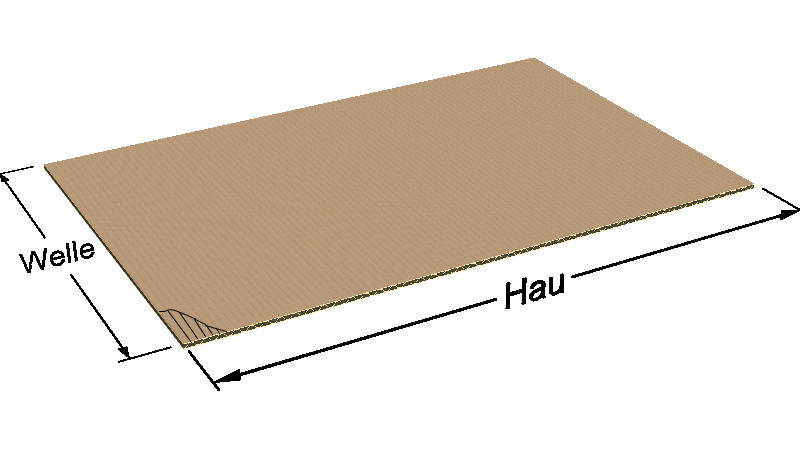

Zuschnitt plano

Wellpappzuschnitte werden immer in Welle x Hau angegeben.
Somit ist der Wellenlauf immer genau definiert. Je nach Anforderung ist der Wellenlauf entscheidend für die Stabiltät des Zuschnittes. Auch hier muß immer in mm gearbeitet werden.





Beachten Sie bitte, daß Wellpappzuschitte immer einen gewissen
Staubanteil
produktionsbedingt (Kreisscherenschnitte) aufweisen.

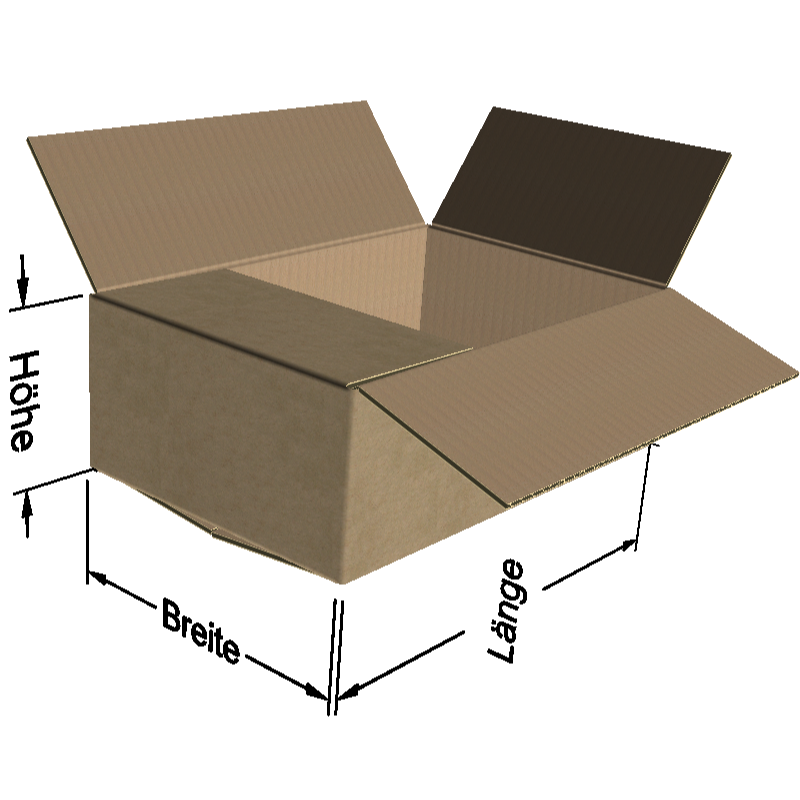

Ausmessen von Faltkartons

Wellpappfaltkartons werden immer im zusammengebauten Zustand gemessen.

Außenmasse werden im komplett verschlossenen Zustand, jeweils an der breitesten Stelle gemessen. Bei den Innenmassen muß der Karton teilweise verschlossen werden s. Bild. Wichtig ist hierbei zu beachten, daß die Innenklappen bei der Höhenmessung mit berücksichtigt werden.







Beachten Sie bitte bei der Auslegung Ihrer Maße, daß der Wellpappkarton immer gewisse Toleranzen aufweisen wird die mind. 1 Materialstärke ins +/- betragen kann.

Ausmessen von Stülpdeckelkarton

Wellpappstülpdeckel/boden werden immer im zusammengebauten Zustand gemessen.

Hierbei ist zu beachten, daß das Innenmaß zwischen den eingeschlagenen Klappen zu messen ist. Je nach Höhe und Länge des Kartons muß das Innenmaß angepaßt werden.



Beachten Sie bitte bei der Auslegung Ihrer Maße, daß der Wellpappkarton immer gewisse Toleranzen aufweisen wird die mind. 1 Materialstärke ins +/- betragen kann.
